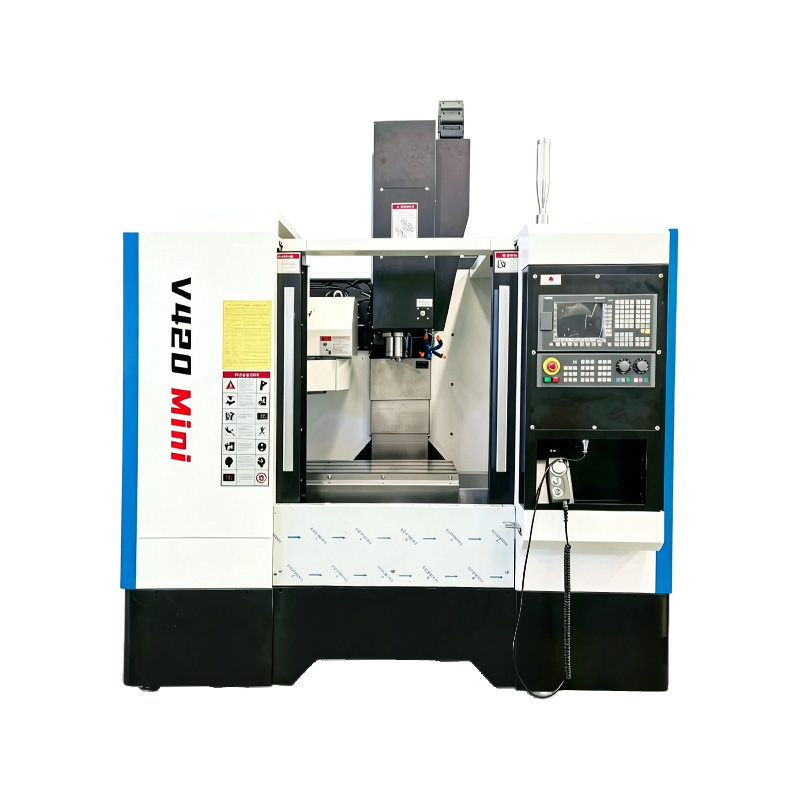

ВМК420
WESTE
| Количество: | |
|---|---|
Введение в конструкцию
1. Система шпинделя: Главный шпиндель расположен вертикально, имеет высокую скорость вращения, высокую мощность и хорошую стабильность работы, что обеспечивает стабильную мощность резания.
2.Станция и колонна: Цельная прочная чугунная конструкция, высокая общая жесткость, сильная ударопрочность, эффективное снижение вибрации при обработке.
3. Направляющая и механизм передачи: используются высокоточные линейные направляющие или жесткие рельсы, с плавным движением подачи, небольшими потерями на трение и высокой точностью позиционирования.
4. Структура рабочего стола: Прямоугольный рабочий стол осуществляет горизонтальное перемещение по осям X и Y, что удобно для разнонаправленного зажима заготовки и обработки на нескольких станциях.
5. Система магазина инструментов: оснащена автоматическим устройством смены инструмента, обеспечивающим быструю смену инструмента и непрерывную автоматическую обработку.
6. Система управления с ЧПУ: интеллектуальная система числового управления поддерживает многоосевую связь, простоту программирования и стабильную работу.
Характеристики обработки
4. Разнообразные функции обработки: фрезерование, сверление, растачивание, нарезание резьбы, развертывание и контурная обработка за один зажим.
2. Высокая точность обработки: высокая повторяющаяся точность позиционирования, стабильный допуск на размеры, подходит для производства высокоточных деталей.
3. Удобство эксплуатации и наблюдения: открытое вертикальное пространство обработки, легкая загрузка и выгрузка заготовок, настройка инструмента и наблюдение за обработкой в реальном времени.
4. Отличный эффект удаления стружки: режущая стружка естественным образом падает под действием силы тяжести, без накопления стружки, что гарантирует качество обработки.
5. Высокая эффективность производства: автоматическая смена инструмента и непрерывная обработка без присмотра значительно сокращают вспомогательное время.
6. Широкие возможности обработки: подходит для плоских деталей, коробчатых деталей, полостей пресс-форм и различных сложных прецизионных деталей.
7. Компактная планировка: компактная общая конструкция, небольшая площадь пола, разумная планировка мастерской.
Спецификация | Единица | ВМК420 |
Перемещение по оси X/Y/Z | мм | 400×240×400 |
Размер стола | мм | 800×240 |
Максимальная грузоподъемность | кг | 300 |
Т-образный паз (Количество×Ширина×Шаг) | мм | 3-14-75 |
Конус шпинделя | – | БТ30 |
Мощность двигателя шпинделя | кВт | 3,7 (серво) |
Диапазон скоростей шпинделя | об/мин | 60–6000 |
Расстояние от торца шпинделя до рабочего стола | мм | 60–460 |
Скорость ускоренного хода (X/Y/Z) | м/мин | 6 |
Скорость подачи резки | мм/мин | 1–4000 |
Диаметр/шаг ШВП (XY/Z) | мм | 20/5, 25/5 |
Ширина линейной направляющей (XY/Z) | мм | 20, 25 |
Точность позиционирования | мм | ±0,01 |
Повторите точность позиционирования | мм | ±0,0075 |
Емкость инструмента | шт. | 8:10:00 |
Время смены инструмента (зонтичного типа) | s | 8 |
Крутящий момент серводвигателя (X/Y/Z) | Н·м | – |
Давление подачи воздуха | МПа | 0.6 |
Вес нетто машины | кг | 1530 |
Габаритные размеры (Д×Ш×В) | мм | 1870×1520×2000 |
