Введение в конструкцию
1. Система шпинделя: Главный шпиндель расположен вертикально, имеет высокую скорость вращения, высокую мощность и хорошую стабильность работы, что обеспечивает стабильную мощность резания.
2.Станция и колонна: Цельная прочная чугунная конструкция, высокая общая жесткость, сильная ударопрочность, эффективное снижение вибрации при обработке.
3. Направляющая и механизм передачи: используются высокоточные линейные направляющие или жесткие рельсы, с плавным движением подачи, небольшими потерями на трение и высокой точностью позиционирования.
4. Структура рабочего стола: Прямоугольный рабочий стол осуществляет горизонтальное перемещение по осям X и Y, что удобно для разнонаправленного зажима заготовки и обработки на нескольких станциях.
5. Система магазина инструментов: оснащена автоматическим устройством смены инструмента, обеспечивающим быструю смену инструмента и непрерывную автоматическую обработку.
6. Система управления с ЧПУ: интеллектуальная система числового управления поддерживает многоосевую связь, простоту программирования и стабильную работу.
Характеристики обработки
4. Разнообразные функции обработки: фрезерование, сверление, растачивание, нарезание резьбы, развертывание и контурная обработка за один зажим.
2. Высокая точность обработки: высокая повторяющаяся точность позиционирования, стабильный допуск на размеры, подходит для производства высокоточных деталей.
3. Удобство эксплуатации и наблюдения: открытое вертикальное пространство обработки, легкая загрузка и выгрузка заготовок, настройка инструмента и наблюдение за обработкой в реальном времени.
4. Отличный эффект удаления стружки: режущая стружка естественным образом падает под действием силы тяжести, без накопления стружки, что гарантирует качество обработки.
5. Высокая эффективность производства: автоматическая смена инструмента и непрерывная обработка без присмотра значительно сокращают вспомогательное время.
6. Широкие возможности обработки: подходит для плоских деталей, коробчатых деталей, полостей пресс-форм и различных сложных прецизионных деталей.
7. Компактная планировка: компактная общая конструкция, небольшая площадь пола, разумная планировка мастерской.

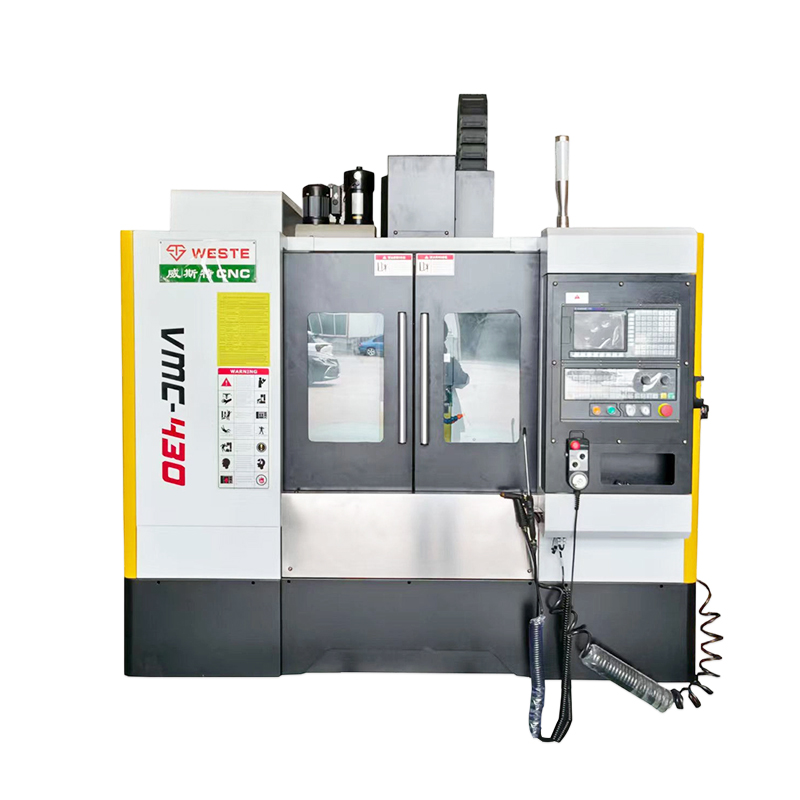

Спецификация | Единица | ВМК430 |
Путешествие по оси X | мм | 430 |
Перемещение по оси Y | мм | 300 |
Перемещение по оси Z | мм | 450 |
Размер стола | мм | 700×300 |
Максимальная грузоподъемность | кг | 250 |
Т-образный паз (количество × ширина × шаг) | мм | 3×14×63 |
Конус шпинделя | — | БТ30 |
Мощность двигателя шпинделя | кВт | 4,0/5,5 (опционально) |
Диапазон скоростей шпинделя | об/мин | 100–8000 (стандартно) / 10 000 (опционально) |
Расстояние от торца шпинделя до рабочего стола | мм | 50–500 |
Скорость ускоренного хода (X/Y/Z) | м/мин | 2012/12/10 |
Скорость подачи резки | мм/мин | 1–6000 |
Диаметр/шаг ШВП (X/Y/Z) | мм | 20/5, 20/5, 25/5 |
Спецификация линейной направляющей (X/Y/Z) | мм | 20, 20, 25 |
Точность позиционирования | мм | ±0,008 |
Повторите точность позиционирования | мм | ±0,005 |
Емкость инструмента | шт. | 8/10 (зонтичный тип) / 16 (дополнительный тип кронштейна) |
Время смены инструмента | s | 6–8 |
Система ЧПУ (стандарт) | — | GSK/KND/Syntec (опция: FANUC/Mitsubishi/Siemens) |
Давление подачи воздуха | МПа | 0.6 |
Вес машины | кг | 1800 |
Габаритные размеры (Д×Ш×В) | мм | 1900×1600×2100 |
