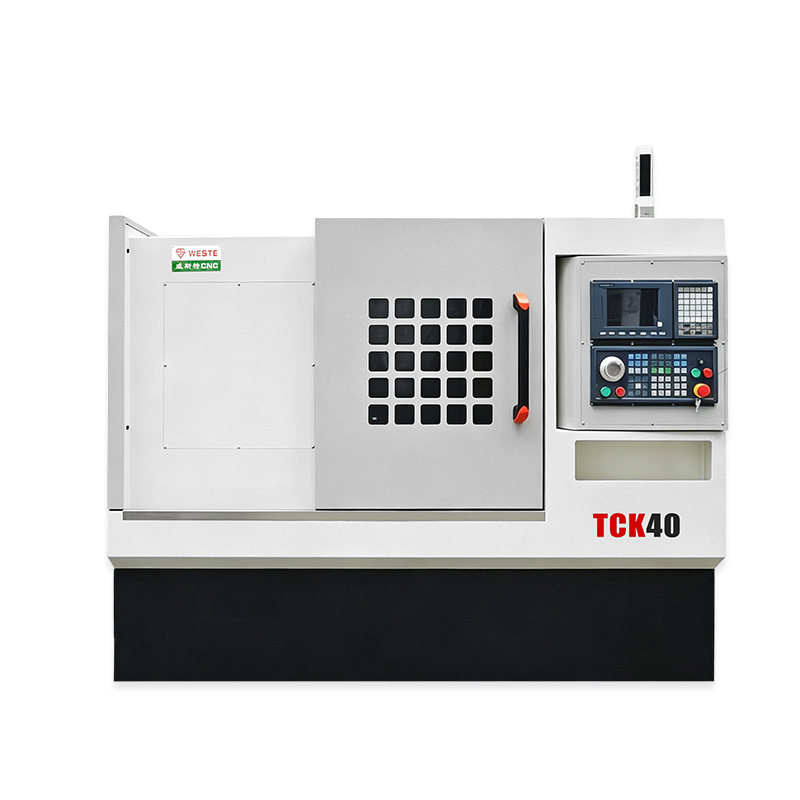

ТСК40
WESTE
| Количество: | |
|---|---|
Структура слоя: Слой наклонный (30°/45°/60°), площадь поперечного сечения на 20–30% больше, чем у плоского слоя. Он обладает сильной устойчивостью к изгибу и кручению, а его жесткость примерно на 40% выше, чем у плоского станина. Распределение силы разумное: сила резания близка к направлению силы тяжести заготовки, «резка под действием силы тяжести», что приводит к низкой вибрации и небольшой деформации. Подходит для тяжелых нагрузок и труднообрабатываемых материалов (например, легированной стали, нержавеющей стали). Точное сохранение: термическая деформация шпинделя и станины невелика. Повышение температуры направляющей во время непрерывной обработки в течение 8 часов составляет ≤ 5 ℃, а точность сохранения повышается примерно на 60%. Точность позиционирования: с сервоприводом и шариковым винтом точность повторного позиционирования может достигать ± 0,002 мм, погрешность круглости составляет ≤ 0,003 мм, что соответствует точности уровня IT5.
модель | Единицы | ТСК40 |
Макс. качели над кроватью, диаметр. | мм | Φ450 |
Максимальный диаметр резки | мм | Φ120 |
Максимальная длина резки | мм | 335 |
перемещение по оси X | мм | 900 |
перемещение по оси Z | мм | 335 |
Скорость подачи по оси X | мм/мин | 24000 |
Скорость подачи по оси Z | мм/мин | 24000 |
маховик | мм | 0,001/0,01/0,1 |
Скорость подачи X, Z | мм/мин | 0~5000 |
X, Z скорость ручной подачи | мм/мин | 0~1260 |
Повторяемая точность позиционирования Xaxis | мм | 0.005 |
Точность позиционирования оси X | мм | 0.01 |
Точность повторного позиционирования по оси Z | мм | 0.006 |
Точность позиционирования оси Z | мм | 0.015 |
Скорость шпинделя | об/мин | 35-3000 |
Максимальный крутящий момент шпинделя | Нм | 35 |
Нос шпинделя | A2-5ДополнительноA2-6） | |
Диаметр отверстия шпинделя | мм | Φ52 |
Диаметр сквозного отверстия гидравлического патрона | мм | Φ40 |
Чак | 6"Дополнительно8"） | |
№ держателя инструмента | 3 стойки для инструментов | |
Время смены инструмента | s | 0.25 |
Размер инструментов | мм | 20×20 |
Размер расточного инструмента | мм | Φ25 |
Главный двигатель | кВт | 5,5 4500 об/мин) |
Крутящий момент главного двигателя | Нм | 35 |
Мощность двигателя подачи по оси X | кВт | 1.5 |
Крутящий момент двигателя подачи по оси X | Нм | 6 |
Мощность двигателя подачи по оси Z | кВт | 1.5 |
Крутящий момент двигателя подачи по оси Z | Нм | 6 |
емкость охлаждающей жидкости | L | 200 |
Тип двигателя1 л.с.) | кВт | 0.125 |
Вес машины | кг | 1600 |
