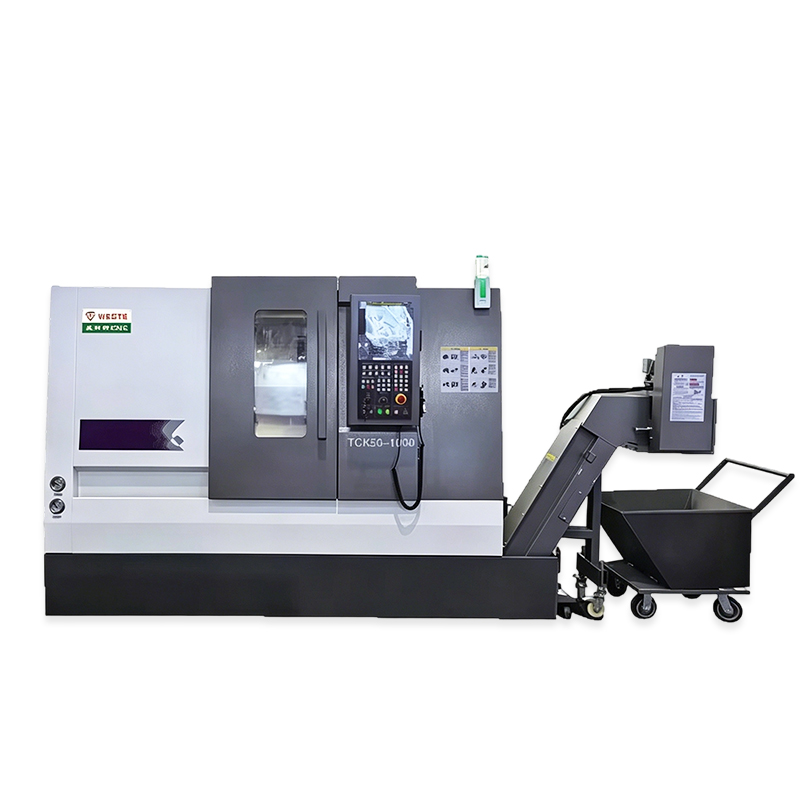

ТСК50
WESTE
| Количество: | |
|---|---|
Структура слоя: Слой наклонный (30°/45°/60°), площадь поперечного сечения на 20–30% больше, чем у плоского слоя. Он обладает сильной устойчивостью к изгибу и кручению, а его жесткость примерно на 40% выше, чем у плоского станина. Распределение силы разумное: сила резания близка к направлению силы тяжести заготовки, «резка под действием силы тяжести», что приводит к низкой вибрации и небольшой деформации. Подходит для тяжелых нагрузок и труднообрабатываемых материалов (например, легированной стали, нержавеющей стали). Точное сохранение: термическая деформация шпинделя и станины невелика. Повышение температуры направляющей во время непрерывной обработки в течение 8 часов составляет ≤ 5 ℃, а точность сохранения повышается примерно на 60%. Точность позиционирования: с сервоприводом и шариковым винтом точность повторного позиционирования может достигать ± 0,002 мм, погрешность круглости составляет ≤ 0,003 мм, что соответствует точности уровня IT5.
Основные технические параметры | Единицы | ТСК50А |
Максимальный диаметр поворота станины | мм | 560 |
Максимальный диаметр поворота поперечных суппортов | мм | 260 |
Максимальная длина обработки | мм | 350/500/800 |
Максимальный диаметр стержня | мм | 55/75 |
Максимальный диаметр для дисковой обработки | мм | 400/320 |
Форма конца главного вала | ГБ59001 | А2-6/8 |
Диаметр сквозного отверстия главного вала | φ/мм | 66/66/86 |
Диапазон скорости вращения главного вала | об/мин | 0-3000 |
Метод переключения главного вала | Непрерывная регулировка | |
Мощность двигателя главного вала | КВт | 2011/11/15 |
Форма патрона | Гидравлический патрон | |
Размер патрона | ньч | 10"/12" |
Высокая скорость перемещения по оси X | м/мин | 24 |
Высокая скорость перемещения оси Z | м/мин | 24 |
Крутящий момент серводвигателя оси X | Н. М. | 7,5/10 |
Крутящий момент серводвигателя оси Z | Н. М | 7,5/10 |
Путешествие по оси X | мм | 240 |
Путешествие по оси Z | мм | 400/540/900 |
Форма направляющей | Линейная направляющая | |
Форма держателя инструмента | Горизонтальные 8/12 рабочих станций | |
Размер инструмента (квадратный инструмент/штамповочный инструмент) | мм | 25*25/диаметр 32 |
Форма задней бабки | Гидравлический | |
Диаметр втулки задней бабки | φ/мм | 70/88 |
Ход втулки задней бабки | мм | 80 |
Конусность втулки задней бабки | МТ5# | |
Номинальная общая мощность | КВт | 14/18 |
Номинальный общий ток | A | 30 |
Вес машины | кг | 3200/3600/4500 |
Размер машины | мм) | 2700/2700/3300*2000*2000 |
